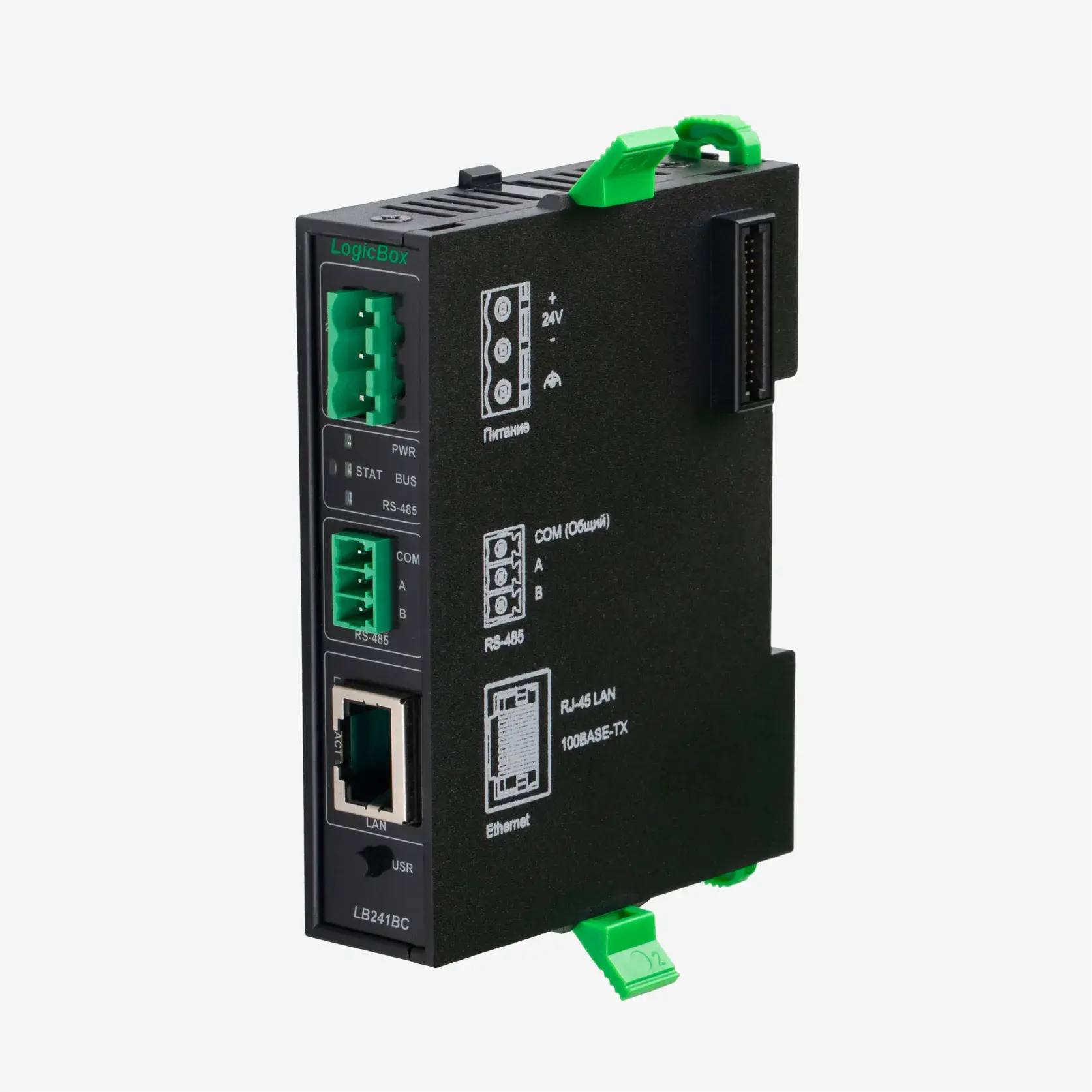

Базовый модуль УСО LB241BC
Модуль LB241BC координирует работу модулей ввода-вывода в составе модульного ПЛК Logic Box 241 и обеспечивает связь с устройствами в распределённых системах контроля и управления
Обмен данными по Ethernet 100BASE-TX и RS-485 (до 500 кбит/с) с поддержкой протоколов Modbus TCP и Modbus RTU
Резервирование ПЛК при использовании двух и более модулей LB241BC — система продолжает работу при отказе одного из них
Коммутация трафика между портами Ethernet (функция моста уровня L2) при подключении дополнительных модулей LB241BC
Продукция включена в реестр Минпромторг России и доступна для закупок в рамках 44-ФЗ и 223-ФЗ
LB241BC
О товаре
Габариты
21,5 × 89 × 67 мм
Индикация
светодиодная
Степень защиты корпуса
IP20
Макс. число базовых модулей
4
Интерфейс Ethernet
100BASE-TX, auto MDI/MDI-X
Интерфейс RS-485, режимы
ведомый, ведущий
Интерфейс RS-485, скорость
до 500 кбит/с
Инт. RS-485, гальван. развязка
5000 В ср. квадр.
Инт. RS-485, нагрузка на шину
1/8 номинальной, до 247 устройств в сегменте
Климатическое исполнение
10 мс
Рабочая °t окр. среды
240 Мгц, 2 ядра, 32 бита
Влажность
2 КБ
Напряжение питания
FreeRTOS
Защ. от переполюсовки пит.
5
Потребляемая мощность от шины УСО
5
Ширина на DIN-рейке
УХЛ4
Протоколы
IPv4, IPv6, Modbus TCP, Modbus RTU
Вес
80 г
Базовый модуль LB241BC координирует работу модулей ввода-вывода в составе модульного ПЛК LB241 и обеспечивает связь с другими устройствами в распределённых системах контроля и управления
Поддерживает обмен данными по интерфейсам Ethernet 100BASE-TX (с auto MDI/MDI-X) и RS-485 со скоростью до 500 кбит/с с использованием протоколов IPv4, IPv6, Modbus TCP и Modbus RTU в режимах ведущего и ведомого
Обеспечивает построение системы из 4 базовых модулей и до 20 модулей расширения, при использовании более одного LB241BC реализует резервирование (работа УСО при отказе одного из модулей) и коммутацию трафика между Ethernet-портами (функция моста уровня L2)
Имеет гальваническую развязку интерфейса RS-485 на уровне 5000 В (ср. кв.) и нагрузку на шину 1/8 номинальной, что позволяет подключать до 247 устройств в сегменте
Монтируется на DIN-рейку шириной 21,5 мм, питание 24 В DC (±25%) с защитой от переполюсовки, потребление от шины УСО 3 Вт, рабочая температура −20…+55 °C
Открытая среда программирования ПЛК LogicBox
Настройка, программирование и управление контроллерами без ограничений и дополнительных лицензий
Программное обеспечение
ПО Logic Box обеспечивает полный цикл работы с контроллерами, включая разработку алгоритмов управления
Поддерживается подключение к системам диспетчеризации для централизованного управления
Открытая программируемая среда обеспечивает гибкую адаптацию решений и их интеграцию в существующую инфраструктуру
/01
Промышленность
Автоматизация производственных линий, оборудования и технологических процессов на промышленных предприятиях
/02
Энергетика
Управление оборудованием на объектах энергетики, включая электростанции, подстанции и системы энергоснабжения
/03
Транспорт
Автоматизация систем управления на транспортных объектах, логистических комплексах и инфраструктурных узлах
/04
ЖКХ
Управление вентиляцией, водоснабжением, водоотведением, отоплением и другими инженерными системами
производство
Готовая продукция проходит многоступенчатые испытания на надёжность и совместимость
Оборудование тестируется на устойчивость к скачкам напряжения, электромагнитным помехам, а также к воздействию температуры и влажности, что обеспечивает стабильную работу в реальных условиях эксплуатации
Разработка, сборка и тестирование оборудования выполняются на собственной производственной базе в Москве
