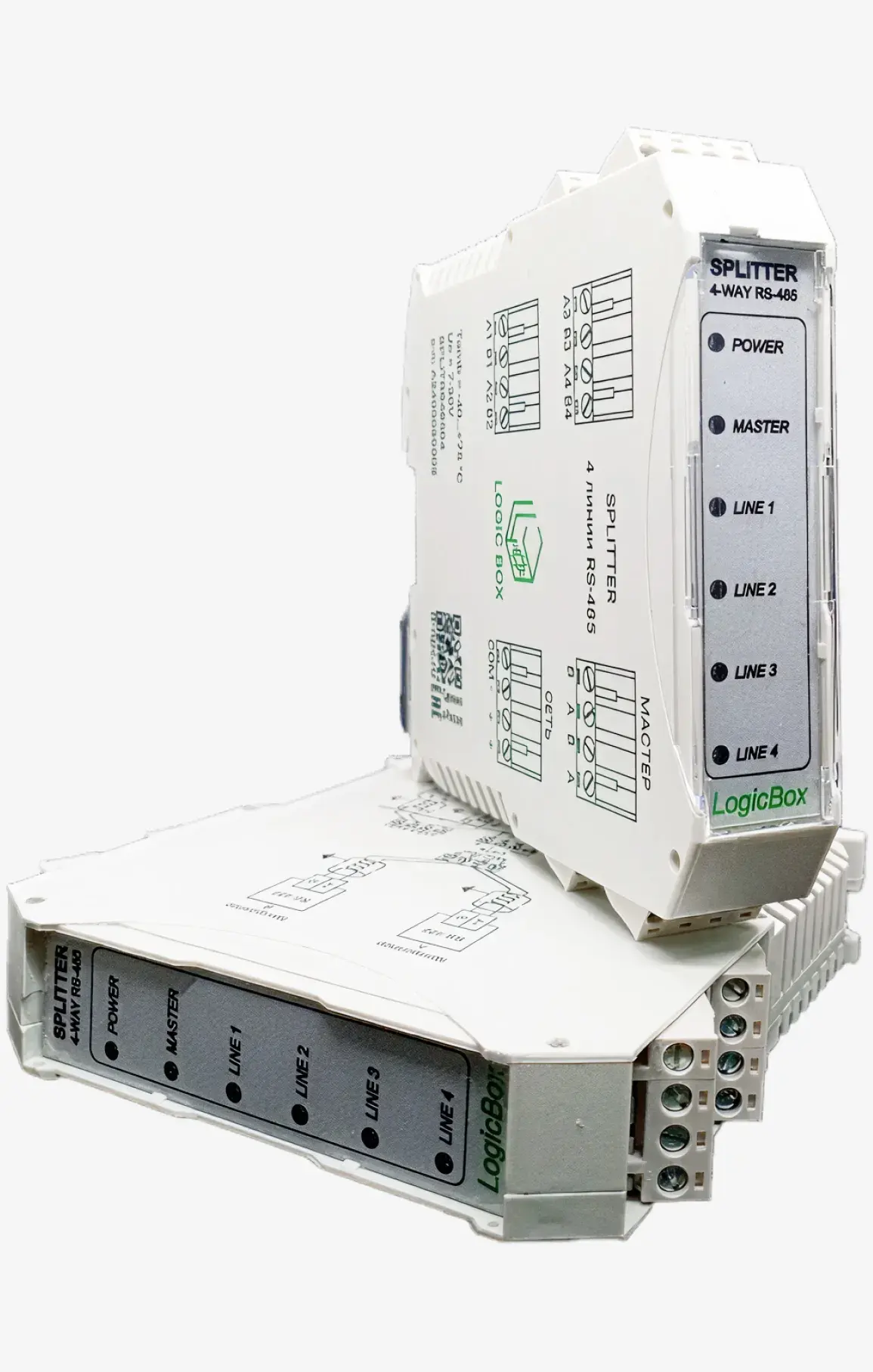

Разветвитель-повторитель интерфейса RS-485 Logic Box Splitter
Logic Box Splitter представляет собой разветвитель-повторитель интерфейса RS-485, предназначен для деления промышленной сети на гальванически изолированные фрагменты и для увеличения нагрузочной способности сети
Ретранслирует запросы от ведущего устройства (master), подключенного к каналу Data0, не дублирует ответы между каналами Data1-Data4
Передаёт запросы на ведомые устройства (slave), подключённые к каналам Data1-Data4
Формат передаваемых данных не ограничен, принимает ответы от ведомых устройств с любого из каналов Data1-Data4
Продукция включена в реестр Минпромторг России и доступна для закупок в рамках 44-ФЗ и 223-ФЗ
Logic Box Splitter
О товаре
Габариты
99,5 × 112 × 22,7 мм
Входы (Master)
RS-485 (1 шт)
Выходы (Slave)
RS-485 (4 шт)
Макс. кол-во подкл. устройств
возможности ограничены протоколом
Связь
4х контактный разъём (4 шт)
Интерфейс RS-485, скорость
300-460800 б/с в режиме auto
Дальность
1,2 км
Напряжение изоляции
2500 В
Защ. от статич. напряж.
есть
Искрозащита
есть
Защ. от переполюсовки пит.
есть
Индикация
светодиодная
Потребляемый ток
не более 50 мА
Напряжение питания
+7 V DC~ +30 V DC
Климатическое исполнение
УХЛ4
Рабочая °t окр. среды
-40…+75 °С
Температура хранения
-40…+80 °С
Влажность
10…90% RH без конденсата
Разветвитель-повторитель LOGIC BOX Splitter представляет собой модуль для организации обмена данными между устройствами с интерфейсом RS-485
Разветвляет интерфейс RS-485 на 4 независимых порта: транслирует запросы «мастера» одновременно во все каналы Data1… Data4, а ответ клиента возвращает только в нулевой порт Data0 без дублирования в остальные линии
Обеспечивает надёжную работу в промышленных сетях благодаря гальванической изоляции каждого канала с напряжением 2500 В, защите от переполюсовки питания и от статического напряжения, а также дополнительной развязке ПЛИС от линий данных
Самоадаптивен к скорости передачи в диапазоне 300−460 800 бод, поддерживает подключение к каждому порту неограниченного числа устройств на расстоянии до 1,2 км и переходит в рабочий режим за 1 секунду после подачи питания
Монтируется на стандартную 35-мм DIN-рейку, имеет съёмные клеммные колодки для быстрой замены без отсоединения проводов и работает в широком диапазоне температур от −40 до +75 °C при питании +7…+30 В DC
