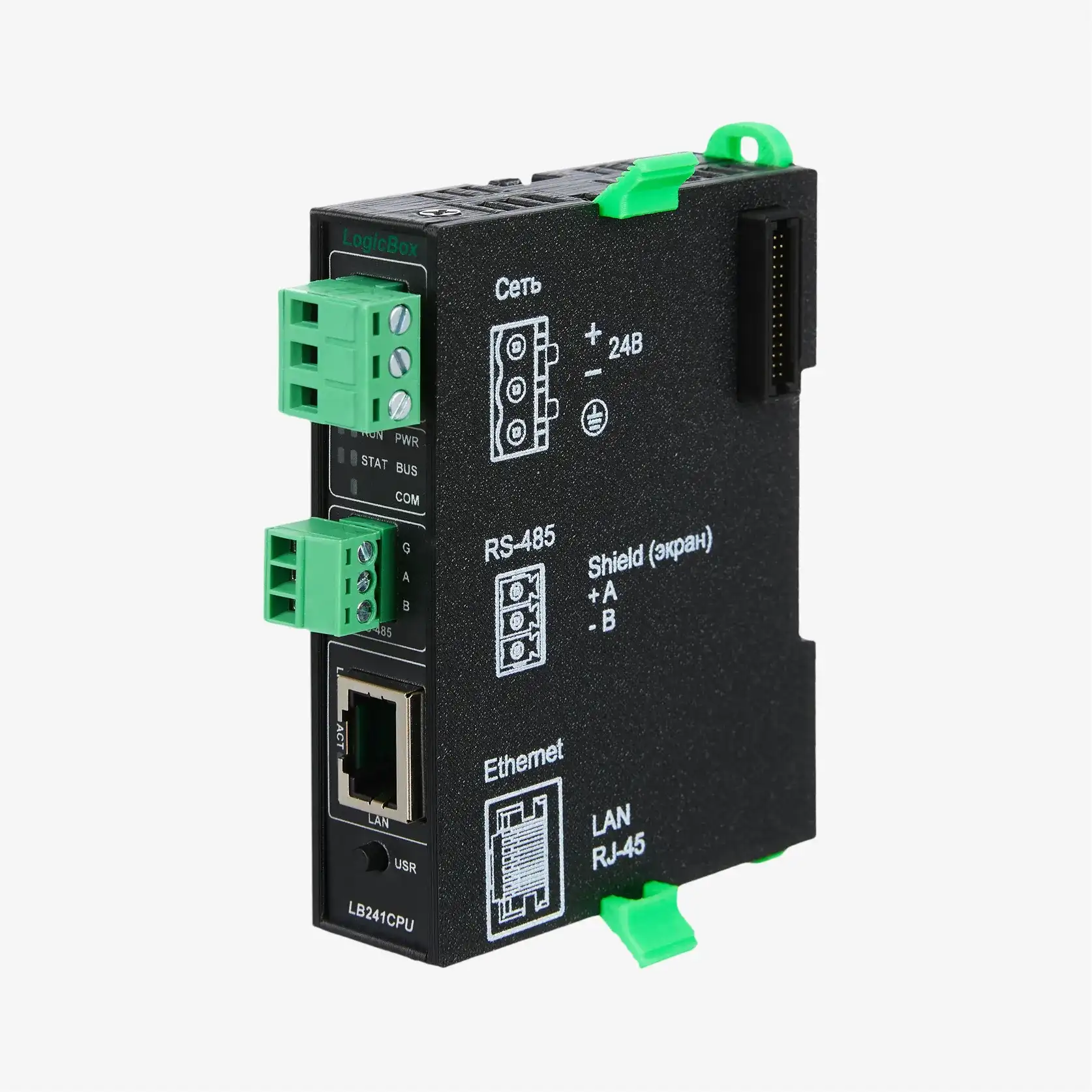

Базовый процессорный модуль ПЛК LB241CPU
Процессорный модуль LB241CPU функционирует в составе модульного ПЛК Logic Box 241. Модуль реализует все возможности LB241BC и дополнительно функции автоматизированного контроля и управления
Программирование на языках ST (IEC 61 131−3) и графическом FBD (IEC 61 499) через среду Eclipse 4diac
Резервирование ПЛК при использовании двух и более модулей LB241CPU — система продолжает работу при отказе одного из них
Коммутация трафика между портами Ethernet при подключении дополнительных модулей LB241CPU или LB241BC
Продукция включена в реестр Минпромторг России и доступна для закупок в рамках 44-ФЗ и 223-ФЗ
LB241CPU
О товаре
Габариты
21,5 × 89 × 67 мм
Индикация
светодиодная
Степень защиты корпуса
IP20
Макс. число базовых модулей
4
Интерфейс Ethernet
100BASE-TX, auto MDI/MDI-X
Интерфейс RS-485, режимы
ведомый, ведущий
Интерфейс RS-485, скорость
до 500 кбит/с
Инт. RS-485, гальван. развязка
5000 В ср. квадр.
Инт. RS-485, нагрузка на шину
1/8 номинальной, до 247 устройств в сегменте
Протоколы
IPv4, IPv6, Modbus RTU, Modbus TCP
Часы реального времени
да, не менее 24 ч при отсутствии питания
Мин. время цикла
10 мс
Процессор
240 Мгц, 2 ядра, 32 бита
Энергонезависимая память
2 КБ
Операционная система
FreeRTOS
Число ур-ей приор. прогр. ПЛК
5
Одновр. раб-щих прогр. ПЛК
5
Климатическое исполнение
УХЛ4
Рабочая °t окр. среды
-20…+55 °C
Влажность
5…95% RH без конденсата
Напряжение питания
24В, пост. (-25%… +25%)
Защ. от переполюсовки пит.
есть
Процессорный модуль LB241CPU предназначен для работы в составе модульного УСО LB241. Поддерживает все функции модуля LB241BC и дополнительно обеспечивает автоматизированный контроль и управление технологическими процессами в режиме ПЛК
Поддерживается программирование ПЛК на языке ST стандарта IEC 61 131−3, а также на графическом языке функциональных блоков стандарта IEC 61 499 с использованием среды программирования Eclipse 4diac. Для использования УСО LB241 в режиме ПЛК в состав УСО должен входить минимум один модуль LB241CPU
Если используется более одного модуля LB241CPU, обеспечивается резервирование (функционирование ПЛК при отказе одного из модулей LB241CPU). При использовании дополнительных модулей LB241CPU или LB241BC поддерживается коммутация трафика между портами Ethernet (функция моста уровня L2)
Конфигурация модульного ПЛК (состав модулей, режимы портов) загружается утилитой lbconf. Программы ПЛК загружаются утилитой lbupload и средствами графической среды Eclipse 4diac. Утилиты lbconf, lbupload и среда Eclipse 4diac работают на управляющем компьютере в среде ОС Linux.
Открытая среда программирования ПЛК LogicBox
Настройка, программирование и управление контроллерами без ограничений и дополнительных лицензий
Программное обеспечение
ПО Logic Box обеспечивает полный цикл работы с контроллерами, включая разработку алгоритмов управления
Поддерживается подключение к системам диспетчеризации для централизованного управления
Открытая программируемая среда обеспечивает гибкую адаптацию решений и их интеграцию в существующую инфраструктуру
