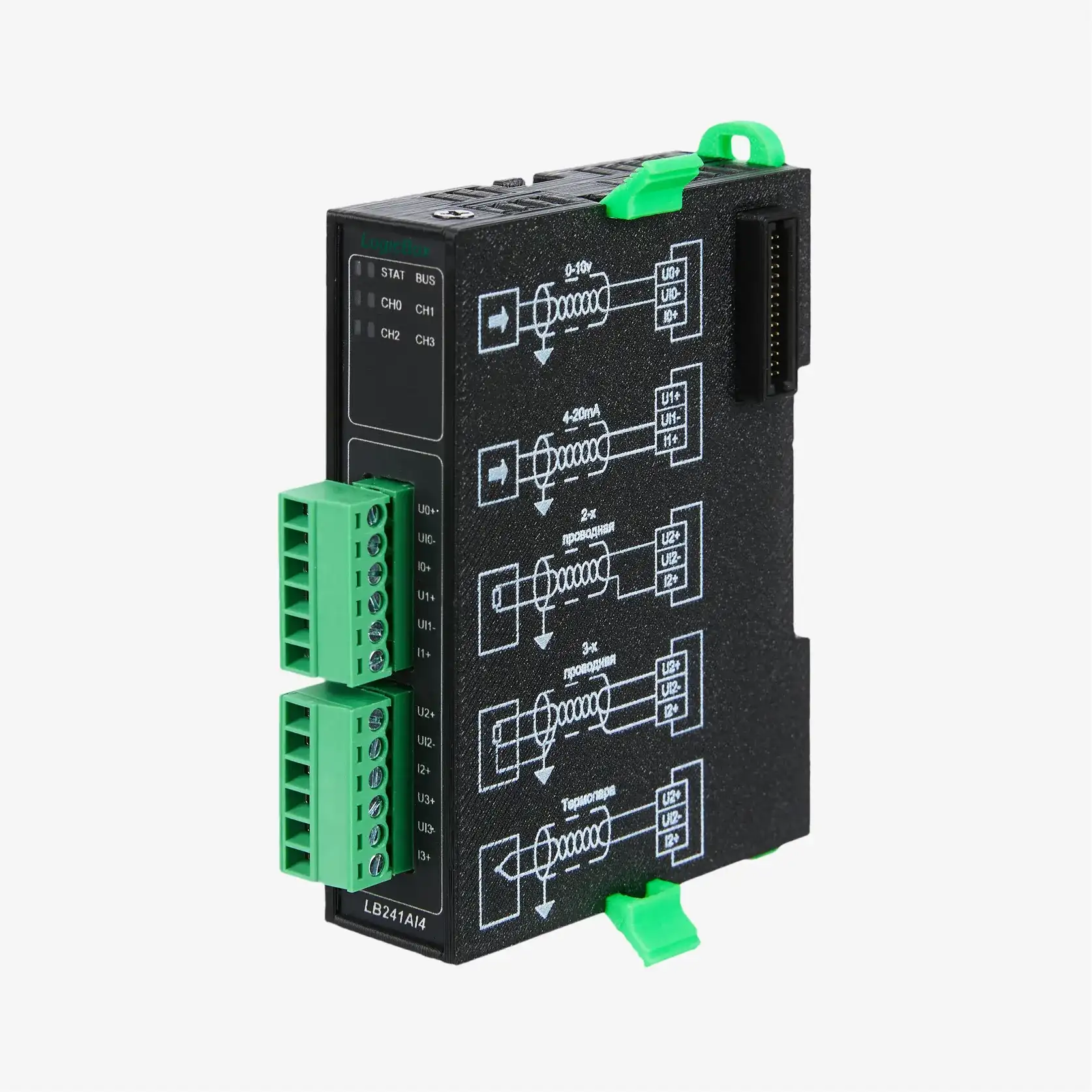

Модуль аналогового ввода LB241AI4
Модуль аналогового ввода LB241AI4 функционирует в составе модульного ПЛК Logic Box 241 и обеспечивает ввод сигналов от термопар, термометров сопротивления и датчиков с нормирующими преобразователями
4 многорежимных программно конфигурируемых входа: 0−10 В, 4−20 мА, термопары K/S/T, Pt100/Pt1000, NTC от 20 до 20 000 Ом
16-битное разрешение по методу дельта-сигма АЦП с точностью 0,1% и абсолютной погрешностью 0,35% в режимах 0−10 В и 4−20 мА
Защита от перенапряжений до 30 В, гальваническая развязка входов от шины ПЛК 500 В, общая земля (AGND) между каналами
Продукция включена в реестр Минпромторг России и доступна для закупок в рамках 44-ФЗ и 223-ФЗ
LB241AI4
О товаре
Габариты
21,5 × 89 × 67 мм
Индикация
светодиодная для каждого канала
Степень защиты корпуса
IP20
Количество аналоговых входов
4
Тип аналоговых входов
многорежимный, программно конфигурируемый: 0–10В; 4–20мА; термопары K, S, T; термометры сопротивления Pt100, Pt1000; терморезисторы NTC от 20 до 20000 Ом
Разрядность
16 бит
Макс. частота дискретизации
10 Гц
Метод преобразования
дельта-сигма АЦП
Точность измерения
0,1%
Точность измерения t° холодного спая
1 °C
Абсолютная погрешность
0,35%
Темп. коэффициент в режиме «напряжение»
0,006%/°C
Нелинейность
0,001%, не более
Наличие общих точек между каналами
AGND
Гальв. развязка входов от шины УСО
500 В
Защита входа от перенапряжений
30 В
Вес
70 г
Климатическое исполнение
УХЛ4
Рабочая °t окр. среды
-20…+55 °C
Влажность
5…95% RH без конденсата
Потребляемая мощность от шины УСО
0,5 Вт
Ширина на DIN-рейке
21,5 мм
Процессорный модуль LB241CPU предназначен для работы в составе модульного УСО LB241. Поддерживает все функции модуля LB241BC и дополнительно обеспечивает автоматизированный контроль и управление технологическими процессами в режиме ПЛК
Поддерживается программирование ПЛК на языке ST стандарта IEC 61 131−3, а также на графическом языке функциональных блоков стандарта IEC 61 499 с использованием среды программирования Eclipse 4diac. Для использования УСО LB241 в режиме ПЛК в состав УСО должен входить минимум один модуль LB241CPU
Если используется более одного модуля LB241CPU, обеспечивается резервирование (функционирование ПЛК при отказе одного из модулей LB241CPU). При использовании дополнительных модулей LB241CPU или LB241BC поддерживается коммутация трафика между портами Ethernet (функция моста уровня L2)
Конфигурация модульного ПЛК (состав модулей, режимы портов) загружается утилитой lbconf. Программы ПЛК загружаются утилитой lbupload и средствами графической среды Eclipse 4diac. Утилиты lbconf, lbupload и среда Eclipse 4diac работают на управляющем компьютере в среде ОС Linux.
Открытая среда программирования ПЛК LogicBox
Настройка, программирование и управление контроллерами без ограничений и дополнительных лицензий
Программное обеспечение
ПО Logic Box обеспечивает полный цикл работы с контроллерами, включая разработку алгоритмов управления
Поддерживается подключение к системам диспетчеризации для централизованного управления
Открытая программируемая среда обеспечивает гибкую адаптацию решений и их интеграцию в существующую инфраструктуру
/01
Промышленность
Автоматизация производственных линий, оборудования и технологических процессов на промышленных предприятиях
/02
Энергетика
Управление оборудованием на объектах энергетики, включая электростанции, подстанции и системы энергоснабжения
/03
Транспорт
Автоматизация систем управления на транспортных объектах, логистических комплексах и инфраструктурных узлах
/04
ЖКХ
Управление вентиляцией, водоснабжением, водоотведением, отоплением и другими инженерными системами
производство
Готовая продукция проходит многоступенчатые испытания на надёжность и совместимость
Оборудование тестируется на устойчивость к скачкам напряжения, электромагнитным помехам, а также к воздействию температуры и влажности, что обеспечивает стабильную работу в реальных условиях эксплуатации
Разработка, сборка и тестирование оборудования выполняются на собственной производственной базе в Москве
